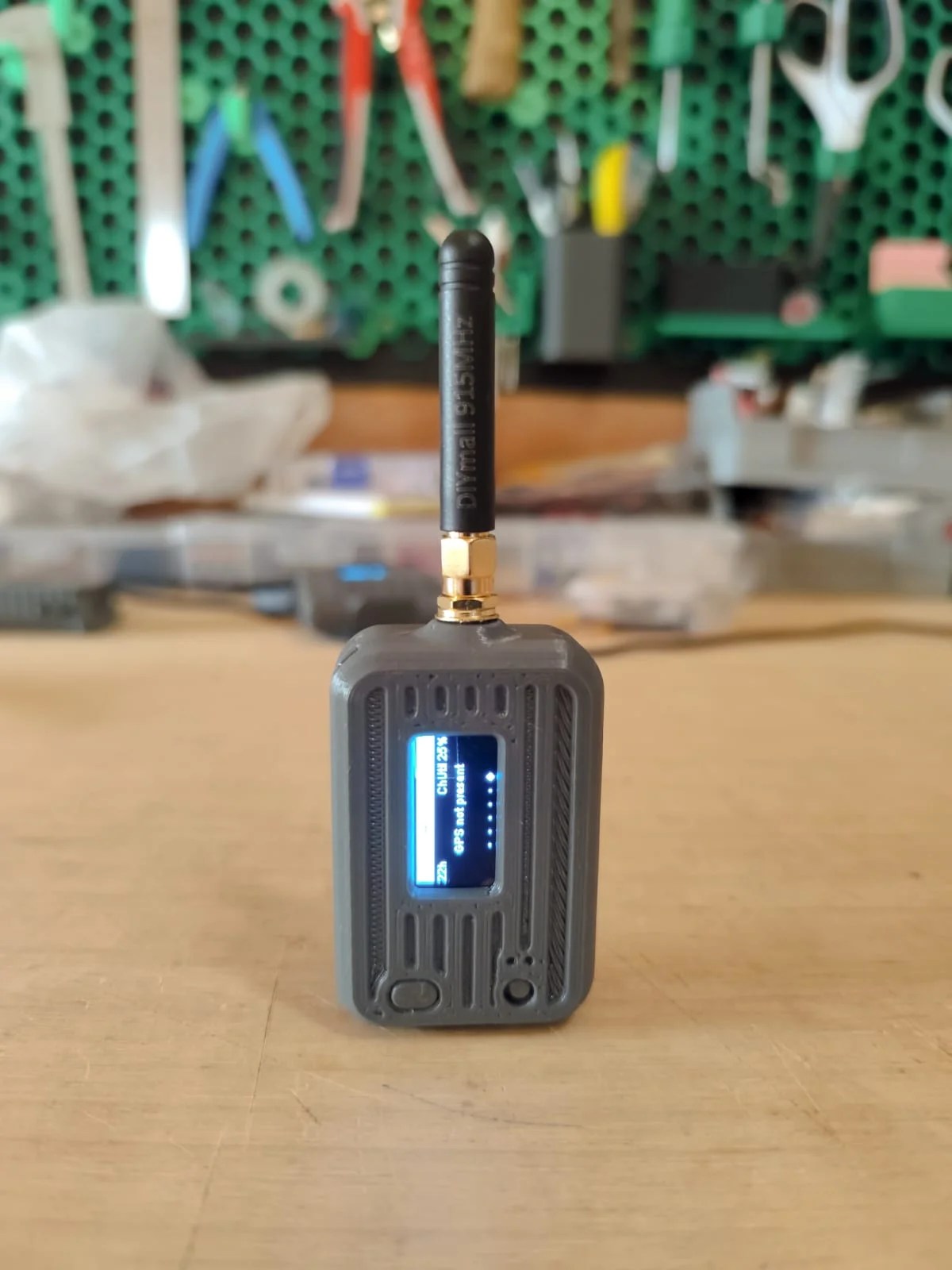

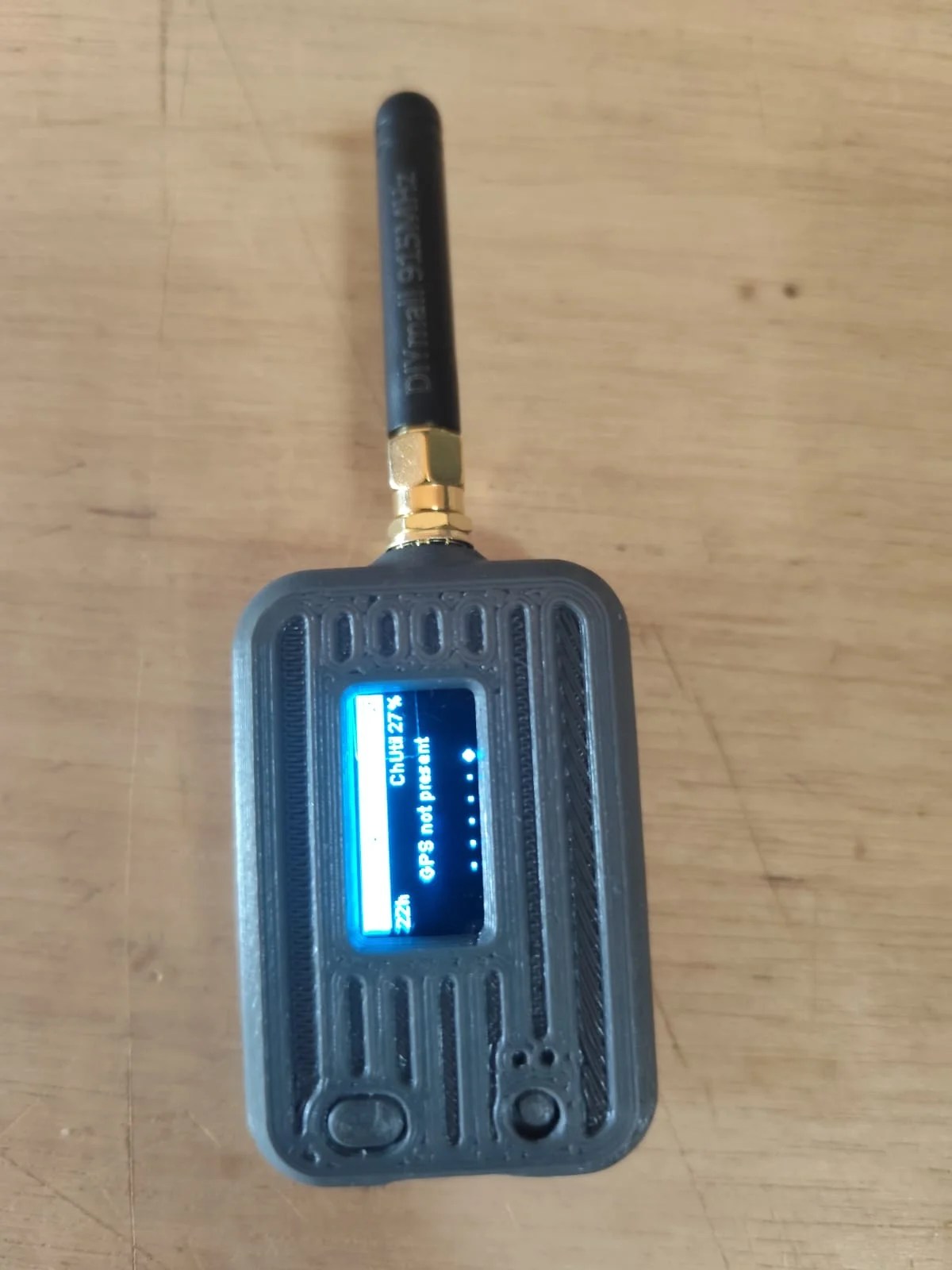

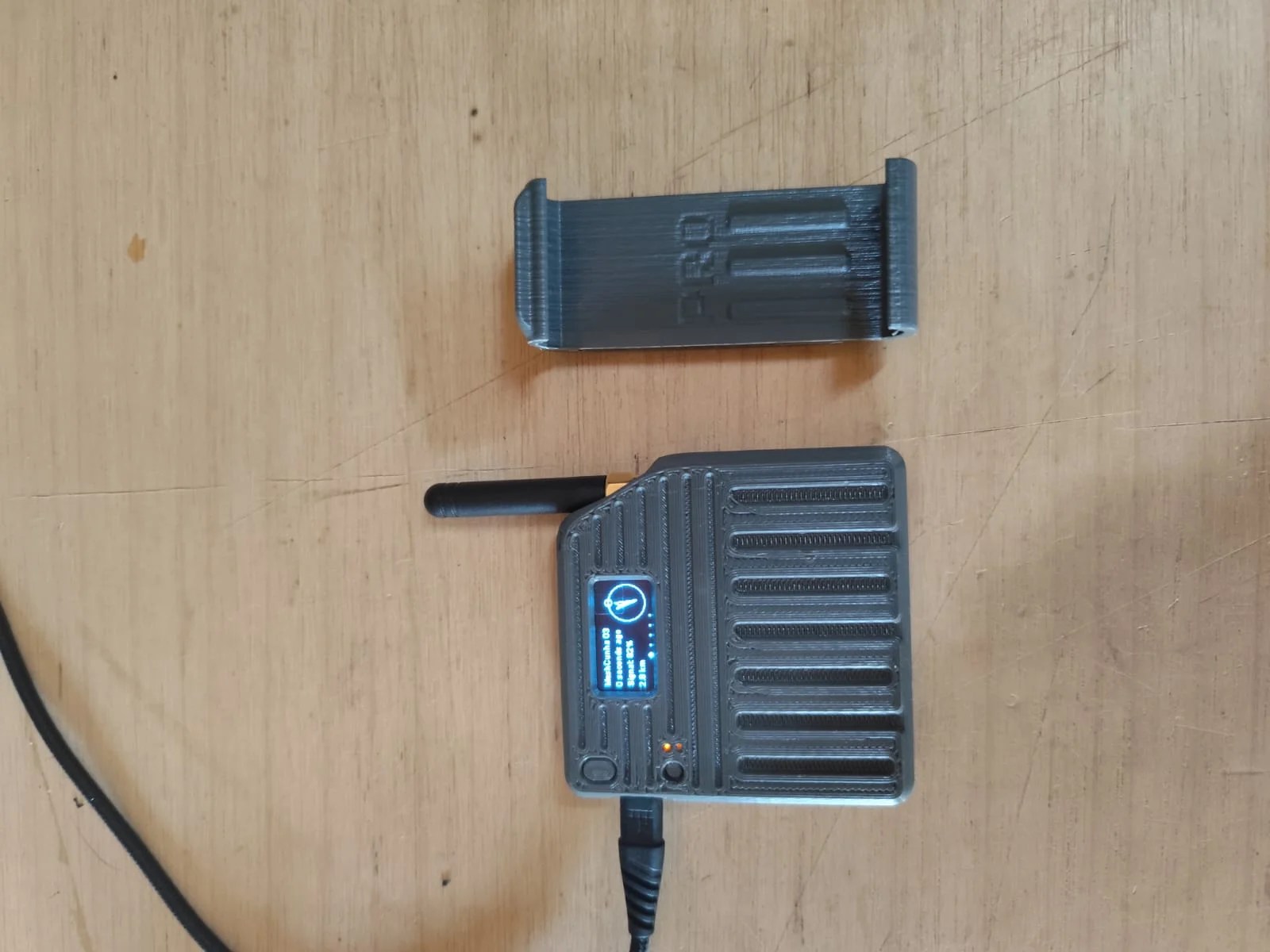

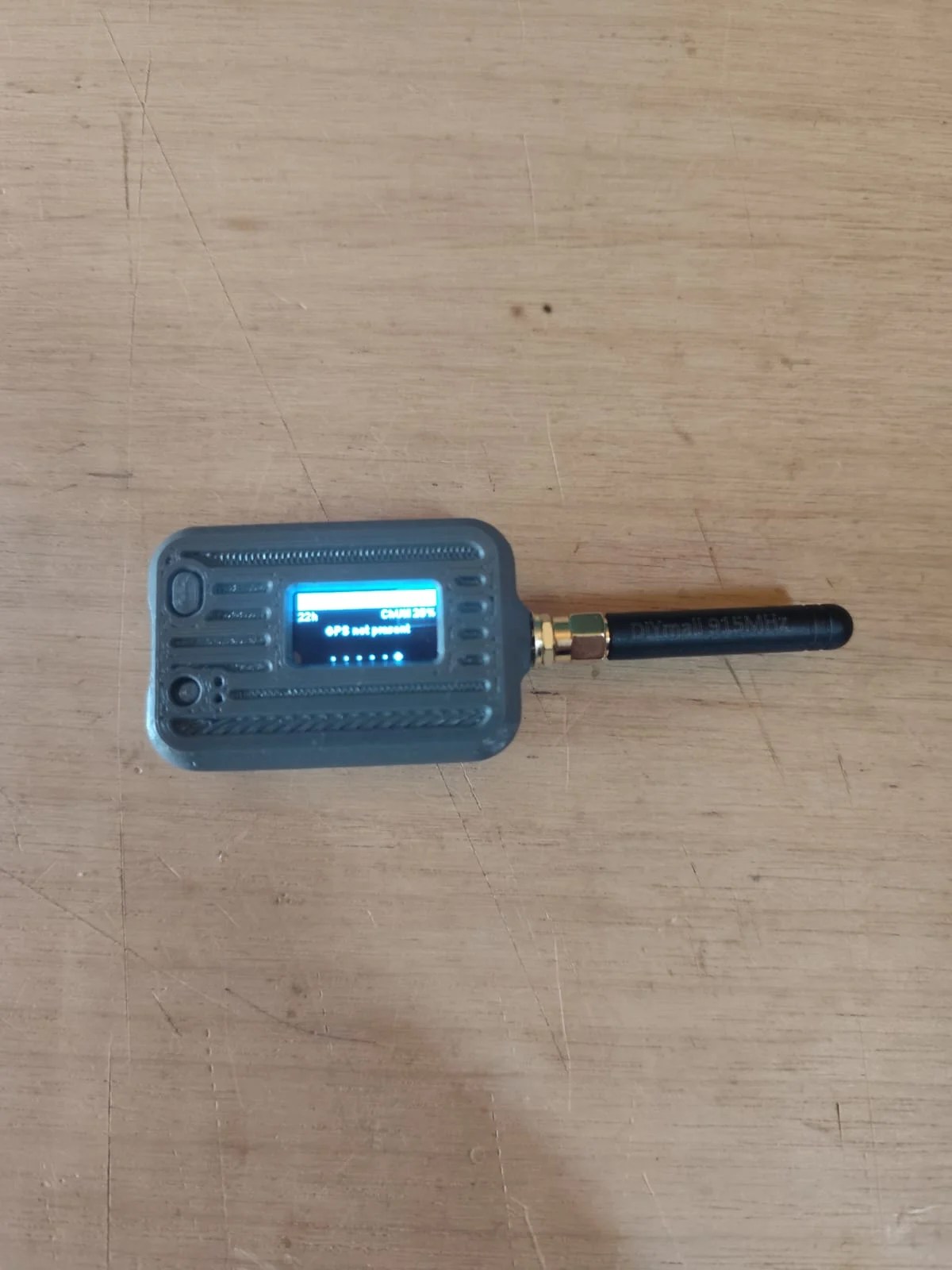

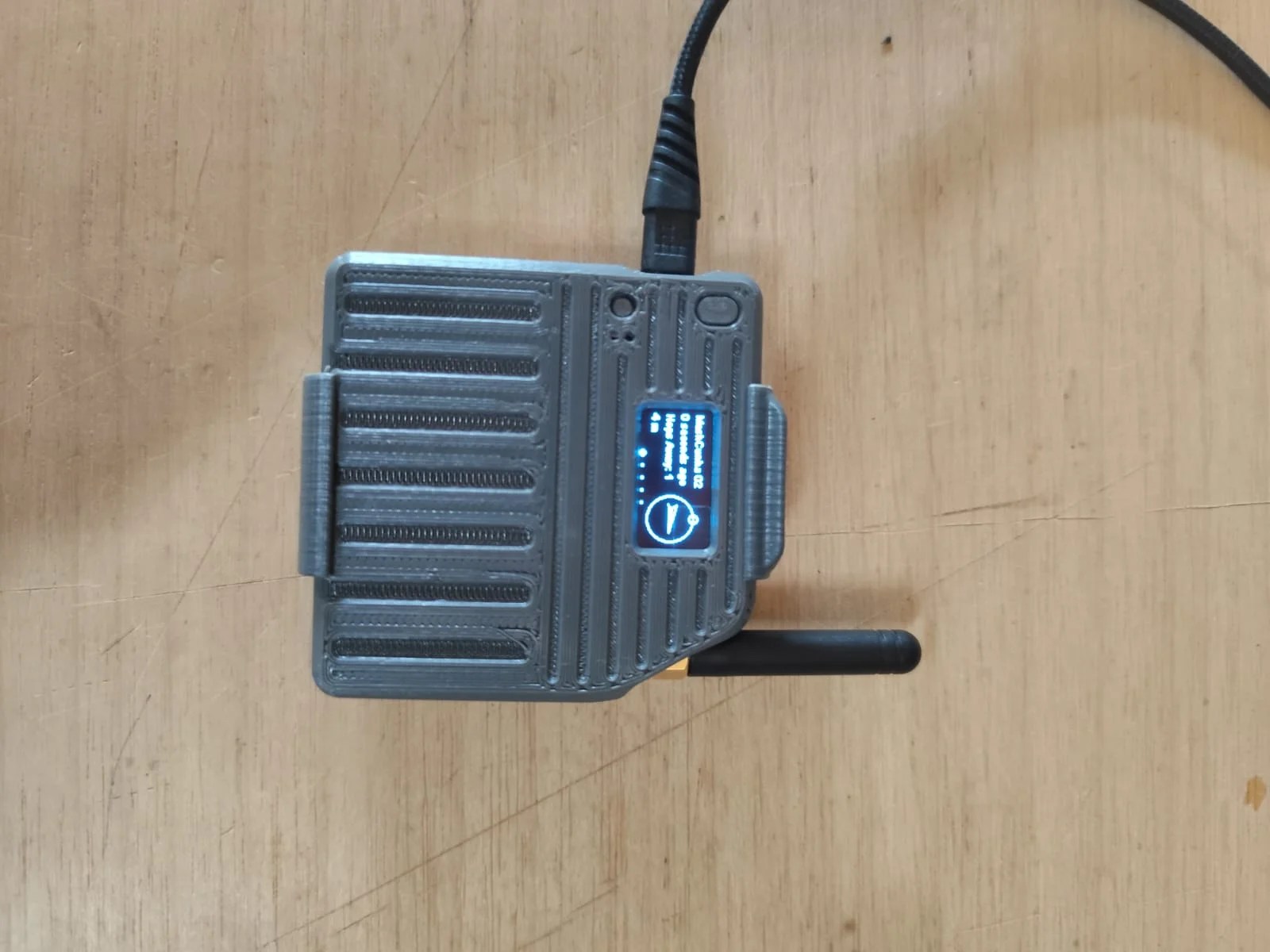

Radio Mesh LoRa Heltec V3 com Case

A Placa WiFi LoRa 32 é uma placa de desenvolvimento definitivamente maravilhosa, voltada ao mundo da Internet das Coisas. Muito usada na Rede MESH de Comunicação. Nós já deixamos pronto o seu rádio com vários opcionais, incluindo a CASE.    A mesma foi desenvolvida pela empresa Heltec Automation e conta com nada mais nada menos que um ESP32 (Mais Detalhes: Módulo ESP32), tecnologia LoRa (mais Detalhes: LoRa1276) com chip SX1276, Display OLED de 0,96 Polegadas e ainda está esquipado com circuito de carga e descarga de bateria de lítio. Entenderam? Tudo isso em uma plaquinha de 25x52x10 mm de dimensões. Tal maravilha se dá pelo simples fato do ESP32 estar equipado com WiFi, Bluetooth Low Energy e o processador Tensilica LX6 Dual Core operando com até 240Mhz de velocidade, trabalhando junto ao transceptor de LoRa SX1276 capaz de realização transmissões sem fio na frequência de 915MHz com um baixo consumo de energia, longo alcance e grande capacidade anti-interferência. Para realizar a interface homem maquina, foi utilizado o display OLED de 0,96 polegada e cor Azul, tendo uma resolução de 128x64 px e baixíssimo consumo de energia por se tratar de tecnologia OLED. E claro, como temos tudo isso com baixo consumo de energia, foi colocar um conector para bateria de lítio com circuito de carga e descarga para baterias de 3,7V e até 1000 mAh. pra programar, você tem o auxilio do Chip CP2102 da Silicon LAB para fazer a conversão USB/Serial e consequentemente a conexão com o PC. Com tudo é possível desenvolver inúmeras aplicações de automação residencial, industrial, rural, sistemas de localização, infraestrutura de serviços, controle remoto de sensores e atuadores entre outras muitas aplicações voltadas Internet das Coisas (IoT – Internet of Things) e M2M (Machine to Machine). Principais Características: • ESP32 - Chip Base: ESP32-D0WDQ6 (Datasheet ESP32); - Processador: Xtensa 32-Bit LX6 Dual Core; - Clock: 80 à 240 MHz (Ajustável); - Memoria ROM: 448KB; - Memória SRAM: 520Kb; - Memória Flash Externa: 32-Bit de acesso e 4Mb; - Tensão de Alimentação: 2,7 à 3,6 VDC; - Tensão de nível lógico: 3,3VDC (não tolera 5V); - Corrente de consumo: 80mA (típica); - Corrente de consumo: 500mA (máxima); - Interfaces: Cartão SD, UART(3 canais), SPI (3 canais), SDIO, I2C (2 canais), I2S (2 canais), IR, PWM LED (2 canais) e PWM motor (3 canais); - Tipos GPIO: Digital IO (36), ADC 12-Bits (16 canais), DAC 8-Bits (2 canais), Sensor Capacitivo (10 canais); LNA pré-amplificador; - WiFi 802.11 b/g/n: 2.4 à 2.5 GHz; - Segurança WiFi: WPA / WPA2 / WPA2-Enterprise / WPS; - Criptografia WiFi: AES / RSA / ECC / SHA; - Bluetooth 4.2 BR / EDR e BLE ( Bluetooth Low Energy); - RTC Integrado de 8Kb (Slown / Fast); - Sensor integrado: Temperatura e Hall; - Temperatura de trabalho: -40° à +85° C; • LoRa SX1276 - Chip Base: SX1276 (Datasheet SX1276); - Frequência de operação: 915MHz; - Sensibilidade: -139dBM (máximo); - Tensão de Alimentação: 1,8 à 3,7 VDC; - Corrente de consumo: 10,8mA (RX - recepção) e 120mA (TX - transmissão); - Potência máxima: 20dBM; - Modo de modulação: LoRa, FSK, GFSK e OOK; - Taxa de transferência: 0,018 à 37,5 Kbps (LoRa); - Interface de comunicação: SPI; - Temperatura de trabalho: -40 à +85°C; - Dimensões: 17,0 x 17,3 x 2,6 mm (sem antena); • Display OLED - Tensão de trabalho: 3,0 à 5,0V; - Tensão lógica: 3,3 - 5,0V; - Potência Máxima: 80 mW; - Resolução: 128x64 pixels; - Ângulo de Visão: > 160 Graus; - Interface: I2C; - Escrita Branca; - Driver: SSD1306; - Dimensão do visor: 1,90 x 2,73 cm (C x L); - Dimensão total: 2,78 x 2,73 x 0,41 cm (C x L x A);
